起重機控制系統解決方案
起重機監控管理系統可分為主要功能、起重機監控管理系統主要功能：起重機動畫顯示、數據記錄、實時曲線、故障診斷、用戶管理、應用程序、打印幾個部分，下面會將這幾個部分做一個分別的介紹：

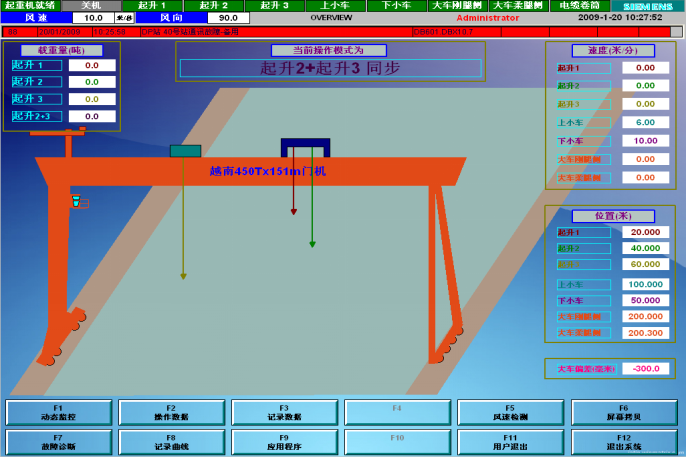

機構總覽
動畫演示起重機狀態，并對當前操作模式和機構狀態一目了然

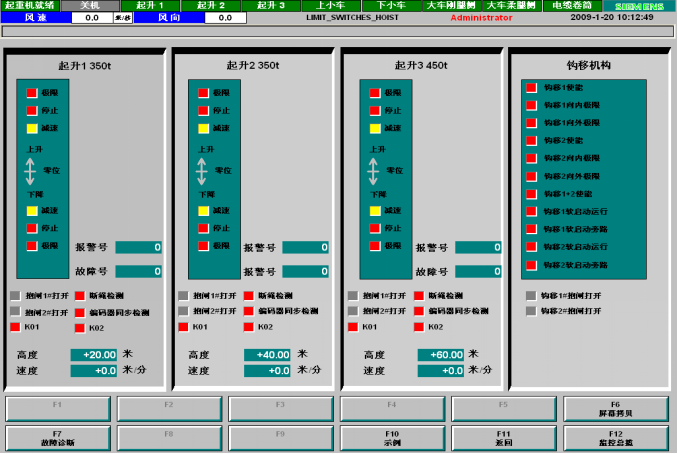

起升和鉤移限位
顯示起升和鉤移機構的限位開關、抱閘狀態及手柄控制狀態等。

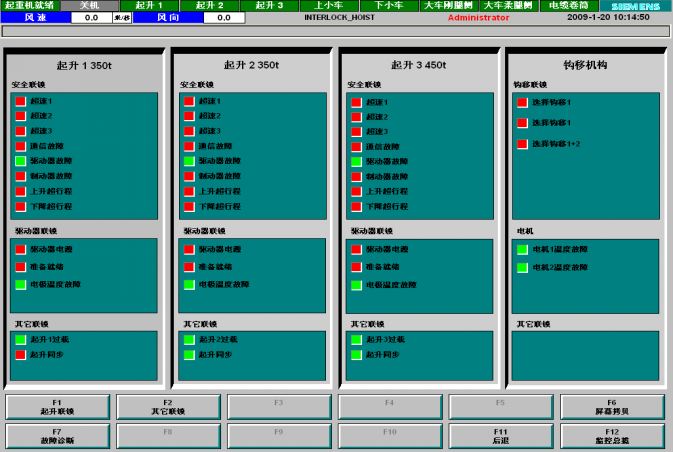

起升、鉤移機構聯鎖
顯示起升和鉤移機構的安全聯鎖、驅動器聯鎖和同步聯鎖等
小車機構

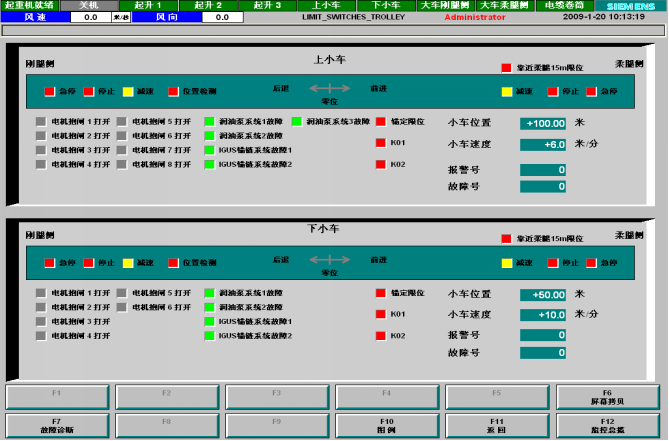

小車限位
顯示上下小車的限位開關、抱閘狀態及手柄控制狀態等

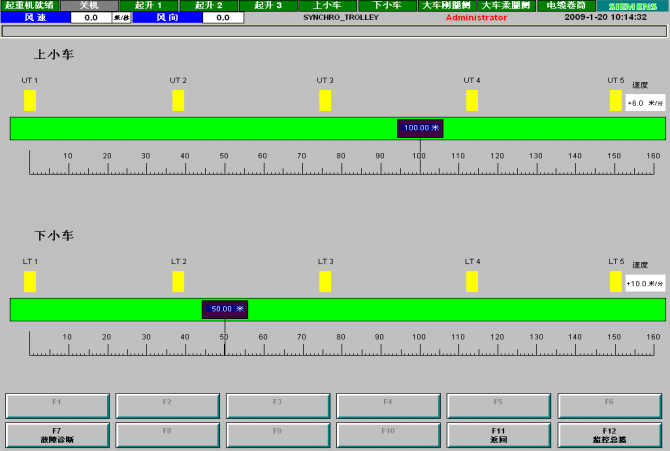

小車位置
動畫演示上下小車的位置、速度，及各個同步限位的狀態
大車機構

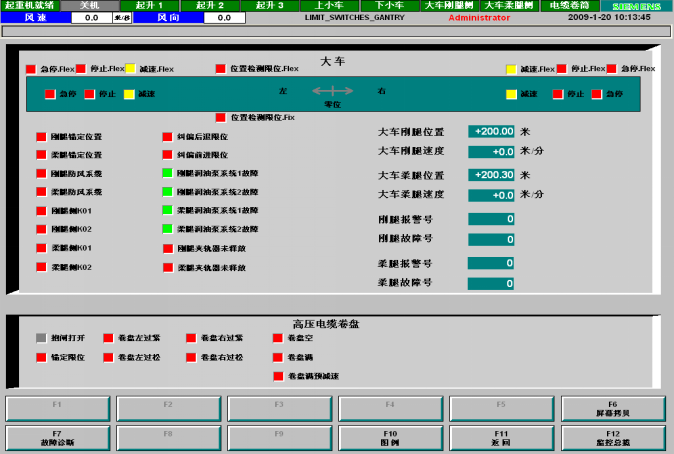

大車限位
顯示大車和高壓電纜卷盤的限位開關及大車手柄控制狀態等。

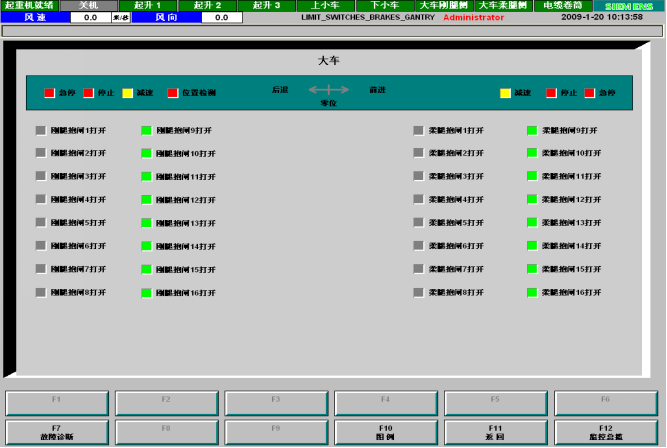

大車抱閘反饋
顯示大車每個電機抱閘反饋的情況。

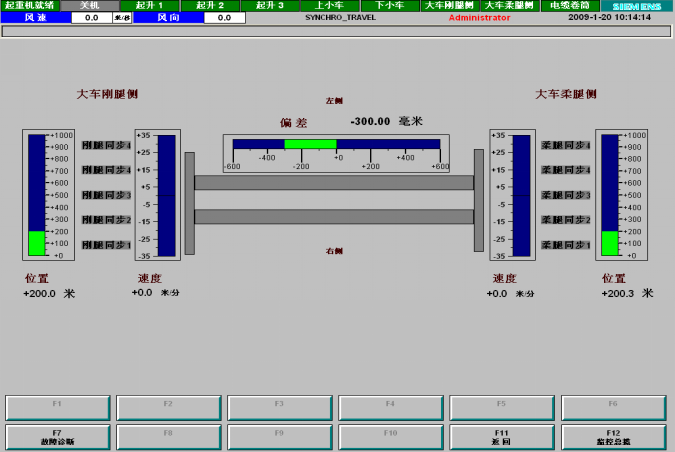

大車偏差
顯示大車剛腿和柔腿的位置、速度及兩腿之間的偏差等

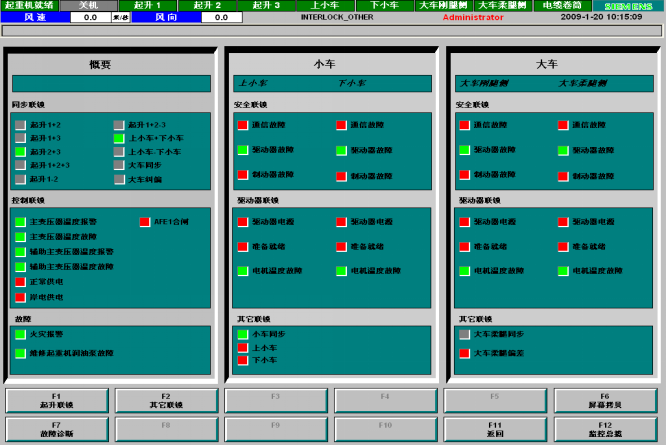

小車、大車機構聯鎖
主要顯示小車、大車機構的聯鎖狀態。
驅動系統

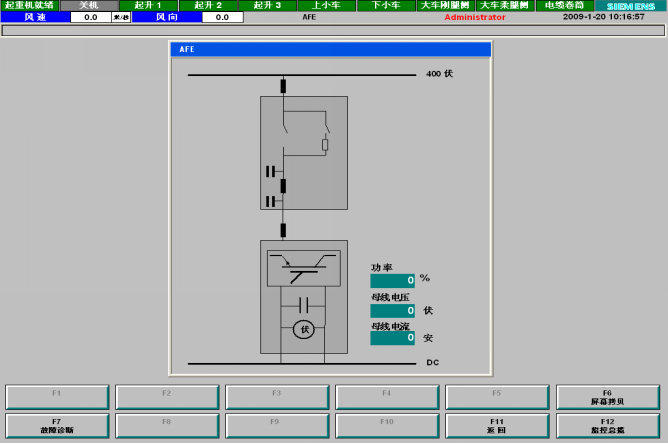

AFE
顯示AFE的主要參數，包括功率、母線電壓和母線電流。

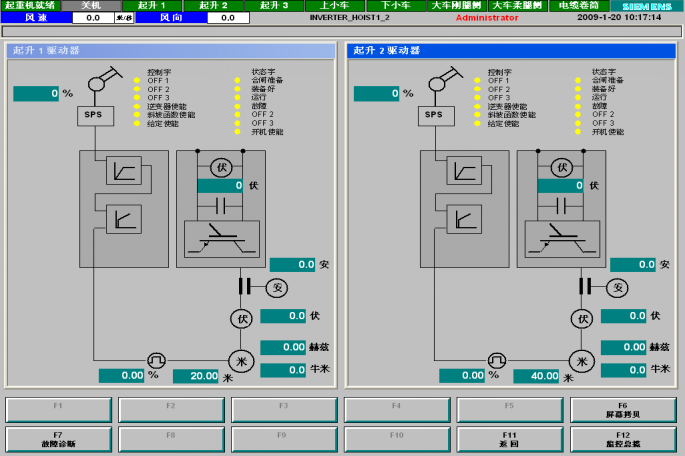

驅動器
顯示各個驅動器的參數，包括電壓、電流、控制字、狀態字等等

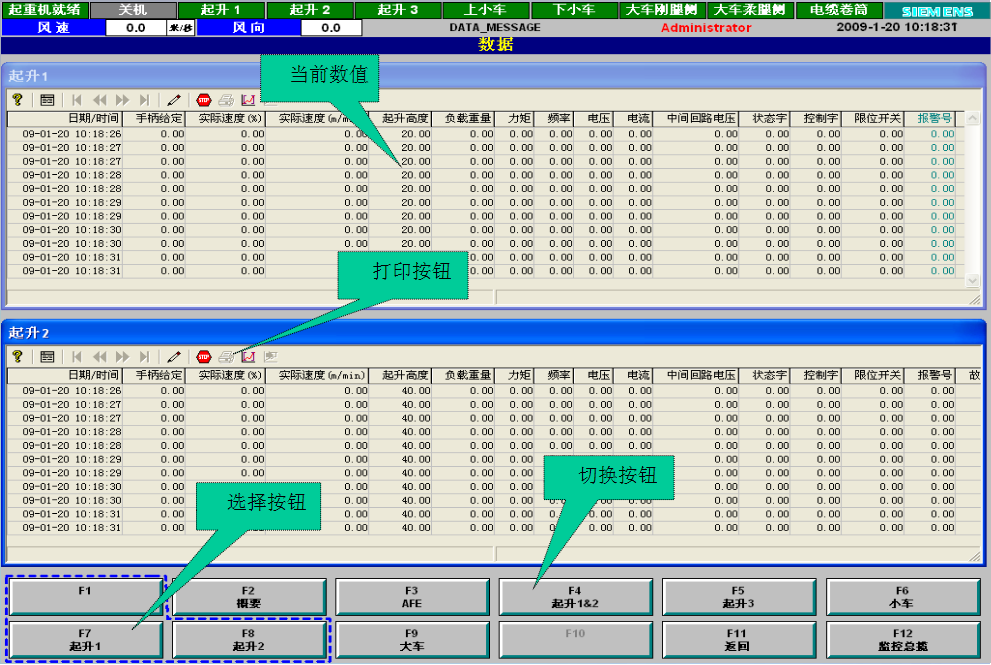

數據記錄
實時顯示數據信息,其中選擇按鈕用于數據選擇。

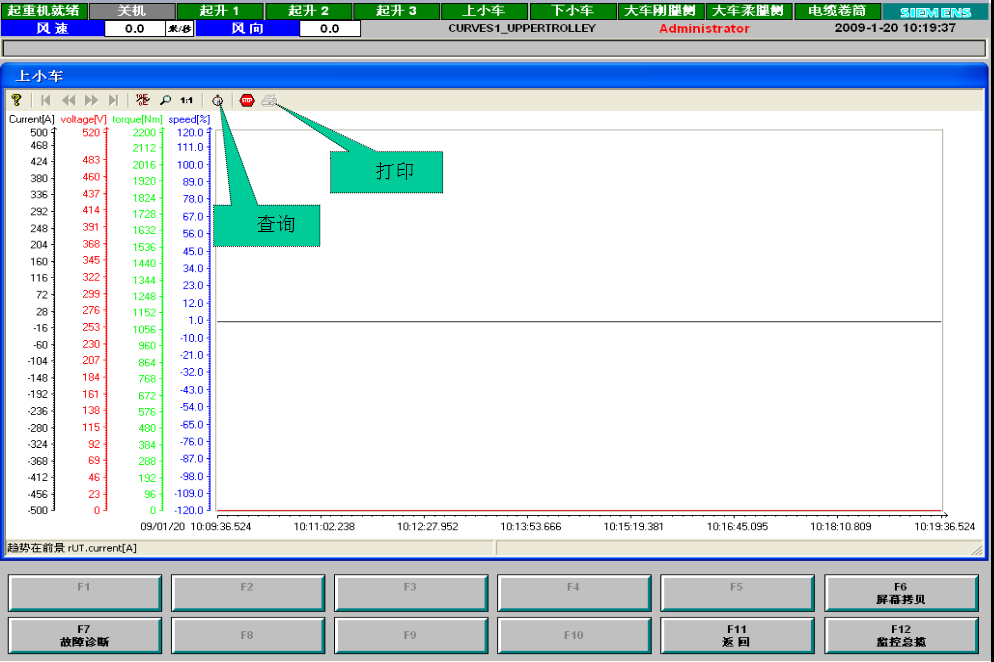

實時曲線
顯示機構參數的實時曲線，可查詢、打印。

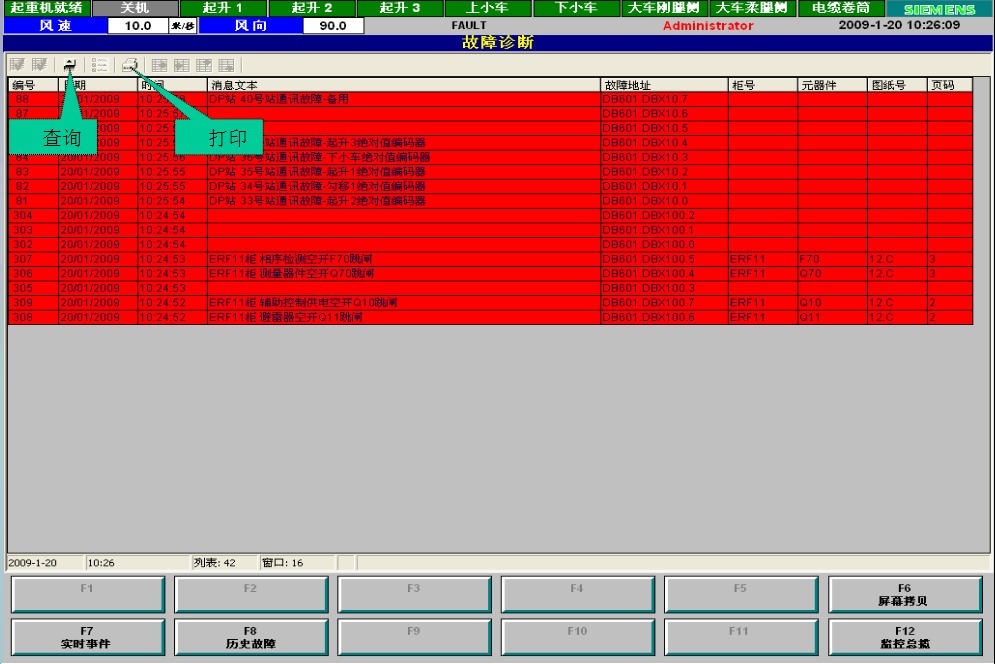

故障診斷
故障信息
故障診斷包括故障信息和事件信息，故障信息顯示所有的故障。
事件信息
事件信息顯示起重機發生的所有事件，同樣可查詢、打印。

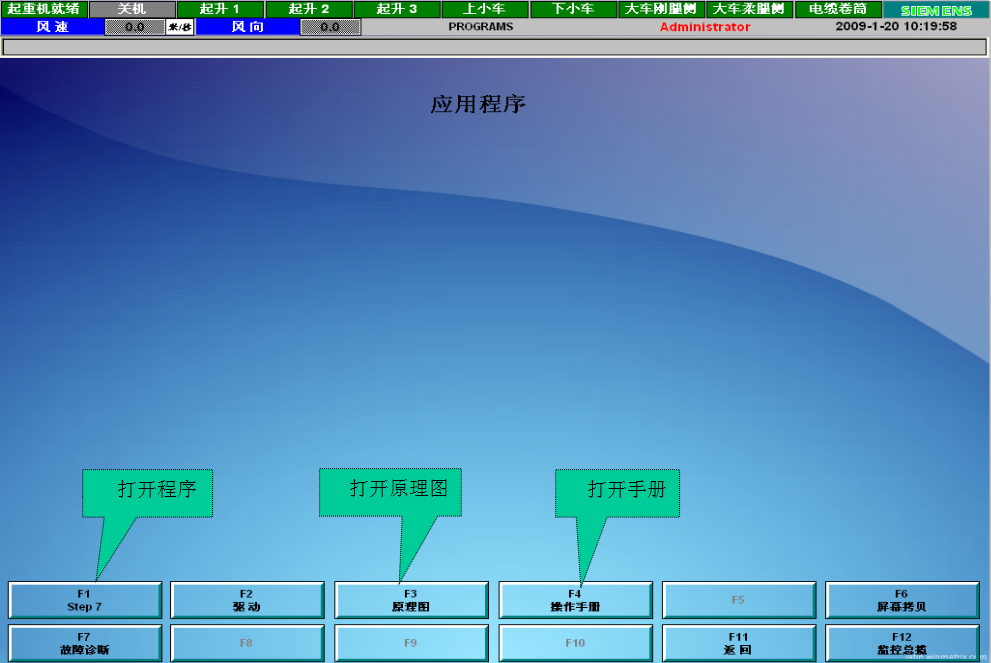

應用程序
可鏈接起重機的控制程序、驅動程序，原理圖和操作手冊等。
其他

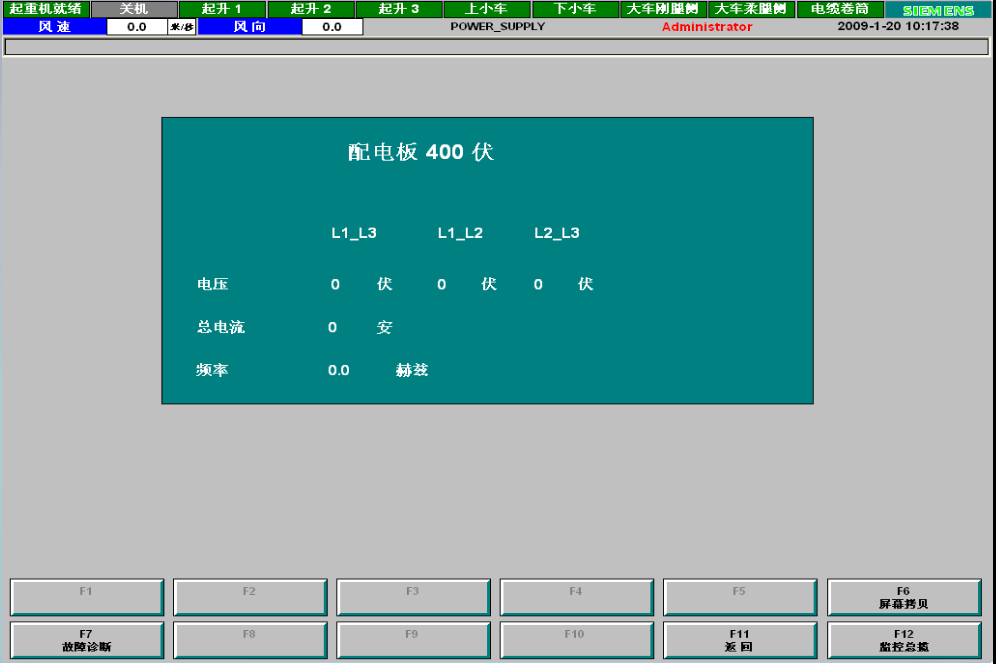

電源狀態
顯示三相進電的參數情況，包括電壓、電流和頻率。

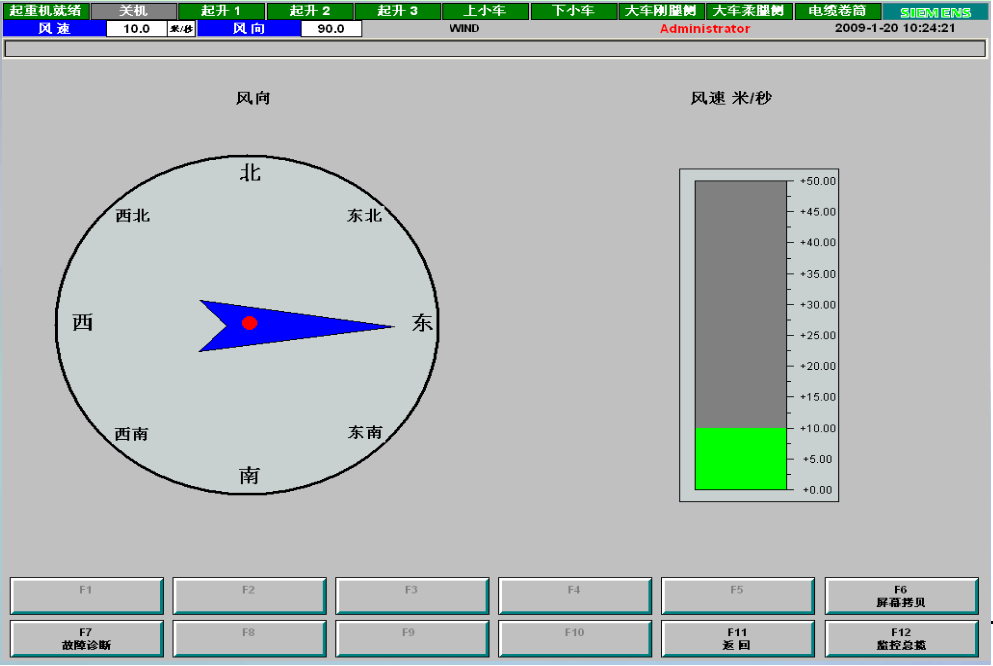

風速檢測
直觀顯示風向、風速情況。
